При проектировании искусственного освещения важно получить не просто необходимое количество света, но и обеспечить комфортное восприятие пространства. Светильники могут создавать достаточную освещенность рабочей поверхности, однако при неправильном подборе оборудования или его размещении человек будет постоянно сталкиваться с чрезмерно яркими источниками света в поле зрения.

Такое явление называют дискомфортной блескостью. Для ее оценки в системах внутреннего освещения используется показатель UGR (Unified Glare Rating) — объединенный показатель дискомфорта.

UGR позволяет оценить, насколько сильно яркие светящиеся поверхности светильников могут вызывать зрительный дискомфорт с учетом их яркости, положения относительно наблюдателя и яркости окружающего пространства. В российской нормативной документации UGR используется как один из параметров, характеризующих качество освещения рабочих мест. ГОСТ Р 55710-2013 определяет UGR как характеристику дискомфортной блескости, а ГОСТ 33392-2015 устанавливает метод определения этого показателя для общего искусственного освещения помещений.

Поэтому при выборе светодиодных светильников для офиса, производства, склада, магазина, лаборатории или другого объекта важно учитывать не только световой поток, мощность и световую отдачу, но и показатель UGR.

Что такое UGR в освещении

UGR (Unified Glare Rating) — это объединенный показатель дискомфорта, который характеризует дискомфортную блескость от осветительной установки.

Проще говоря, UGR показывает, насколько яркие светильники в поле зрения могут мешать человеку воспринимать окружающее пространство.

В отличие от освещенности, которая измеряется в люксах, UGR является безразмерным показателем. При этом действует обратный принцип: чем меньше значение UGR, тем ниже вероятность выраженного дискомфорта от яркости светильников.

Например, условное сравнение UGR 19 и UGR 25 показывает, что при сопоставимых условиях вариант с UGR 19 обеспечивает более благоприятные условия с точки зрения ограничения дискомфортной блескости.

Однако важно понимать принципиальный момент: UGR — это характеристика не только самого светильника, но всей системы освещения в конкретном помещении.

Один и тот же светильник может иметь разные значения UGR в зависимости от размеров помещения, отражающих свойств поверхностей, расположения светильников и положения наблюдателя.

Что означает дискомфортная блескость

Блескость возникает, когда в поле зрения присутствуют участки с чрезмерно высокой яркостью относительно окружающего фона.

Если яркий источник находится в направлении взгляда, глаза вынуждены адаптироваться к нему и одновременно воспринимать остальные объекты. В результате может появляться ощущение дискомфорта, желание отвести взгляд или субъективное ощущение, что свет слишком резкий.

ГОСТ Р 56228-2014 определяет дискомфортную блескость как блескость, вызывающую неприятные ощущения, но не обязательно ухудшающую видимость объектов. Это важно отличать от слепящей блескости, которая непосредственно связана со снижением зрительной способности.

Иными словами, человек может продолжать нормально видеть текст, оборудование или рабочую поверхность, но при этом испытывать постоянный дискомфорт из-за слишком ярких светильников.

Зачем нужен показатель UGR

Главная задача UGR — не допустить ситуации, когда освещение формально соответствует требуемой освещенности, но является неудобным для длительной работы.

Например, можно установить достаточно мощные светильники и получить на рабочих поверхностях требуемые 500 лк. Однако если светящиеся поверхности приборов находятся непосредственно в поле зрения работников и имеют высокую яркость, качество освещения будет неудовлетворительным.

Поэтому современный светотехнический расчет рассматривает сразу несколько характеристик:

освещенность + равномерность + UGR + цветопередача + коэффициент пульсации + цветовая температура.

Именно совокупность этих параметров позволяет оценить качество системы освещения.

ГОСТ Р 55710-2013 включает UGR в число нормируемых характеристик освещения рабочих мест внутри зданий. Для различных помещений и видов зрительной работы в таблицах стандарта устанавливаются соответствующие предельные значения показателя дискомфорта.

Как рассчитывается UGR

UGR рассчитывается не по простой формуле «световой поток разделить на площадь». Это более сложный фотометрический показатель, учитывающий характеристики всех видимых светильников и окружающего пространства.

В соответствии с ГОСТ Р 54943-2012 расчет UGR основан на яркости фона, яркости светящих частей светильников, их телесных углах и положении относительно линии зрения наблюдателя.

В общем виде используется формула:

UGR = 8 log₁₀ [0,25 / Lᵦ × Σ(L² × ω / p²)]

где:

Lᵦ — яркость фона;

L — габаритная яркость светящей части конкретного светильника в направлении наблюдателя;

ω — телесный угол, под которым светящаяся часть светильника видна наблюдателю;

p — индекс позиции, учитывающий расположение светильника относительно линии зрения.

На практике проектировщику обычно не приходится рассчитывать UGR вручную для каждого светильника. Показатель определяется специализированным программным обеспечением на основании фотометрических данных оборудования и параметров помещения.

От чего зависит UGR

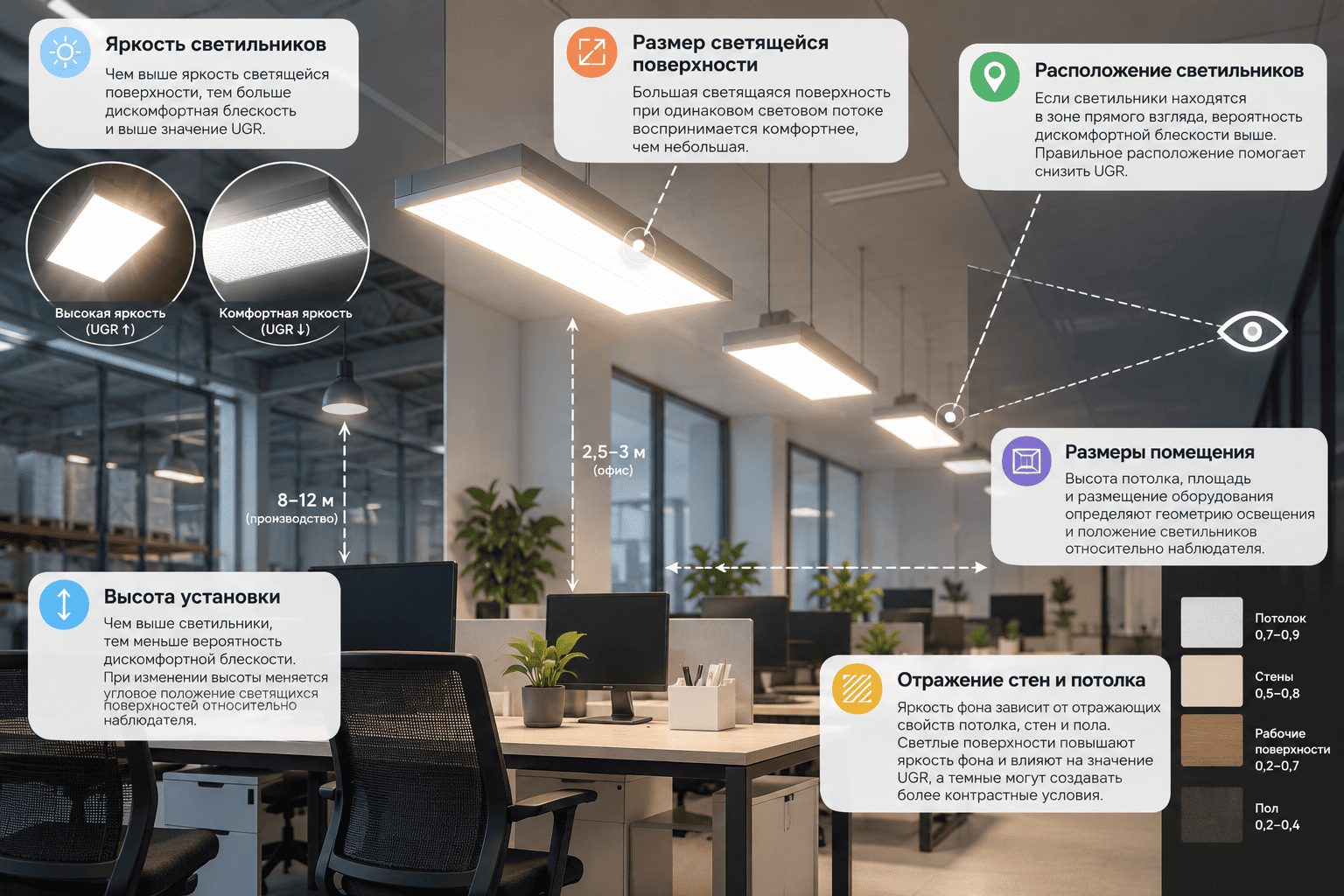

На показатель дискомфорта влияет сразу несколько факторов.

Яркость светильников

Чем выше яркость светящейся поверхности, попадающей в поле зрения, тем больше потенциальная дискомфортная блескость.

Поэтому одинаковый световой поток можно реализовать с помощью разных конструкций светильника, и субъективное восприятие освещения при этом будет различаться.

Особенно важно, как выглядит светящаяся поверхность непосредственно со стороны наблюдателя.

Размер светящейся поверхности

Большая светящаяся поверхность и небольшая светящаяся поверхность при одинаковом световом потоке могут восприниматься по-разному.

Именно поэтому конструкция корпуса, рассеивателя, линз и других оптических элементов имеет значение при оценке дискомфортной блескости.

Расположение светильников

Положение прибора относительно линии взгляда непосредственно влияет на UGR.

Если светильники располагаются в зоне, которая постоянно находится в поле зрения человека, вероятность дискомфортной блескости выше.

При правильном расположении оборудования можно добиться более комфортного освещения даже при достаточно высокой установленной мощности.

Высота установки

Высота монтажа также влияет на геометрию системы.

В промышленном цехе светильники могут находиться на высоте 8, 10 или 12 метров. В офисе они располагаются значительно ближе к человеку.

При изменении высоты, расстояния между приборами и их ориентации изменяется угловое положение светящихся поверхностей относительно наблюдателя.

Поэтому значение UGR необходимо оценивать именно в условиях конкретного проекта.

Размеры помещения

UGR зависит не только от светильников, но и от помещения.

Размеры комнаты, высота потолка и расположение оборудования определяют геометрию светотехнической системы и положение источников света относительно наблюдателя.

По этой причине неправильно говорить: «У этого светильника UGR 19 для любого помещения».

Корректнее говорить о том, что конкретная конструкция светильника и его фотометрические характеристики позволяют получить определенный уровень UGR при заданной конфигурации помещения и установке.

Отражение стен и потолка

Яркость фона также участвует в расчете.

На нее влияют отражающие свойства потолка, стен, пола и других поверхностей.

ГОСТ Р 55710-2013 при проектировании освещения предусматривает учет коэффициентов отражения окружающих поверхностей. Для потолков стандарт приводит диапазон 0,7–0,9, для стен — 0,5–0,8, для рабочих поверхностей — 0,2–0,7, для пола — 0,2–0,4.

Поэтому одинаковый комплект светильников в помещении со светлым потолком и в помещении с темными поверхностями может давать различные условия восприятия света.

UGR 19, UGR 22, UGR 25 и UGR 28: что означают значения

В светотехнике часто встречаются значения UGR 16, UGR 19, UGR 22, UGR 25 и UGR 28.

Здесь важно понимать, что это не «классы качества светильника», а значения показателя дискомфорта, которые используются при нормировании и проектировании освещения.

Чем меньше число, тем строже ограничивается дискомфортная блескость.

Например:

UGR 16 — очень низкий уровень дискомфортной блескости;

UGR 19 — низкий уровень;

UGR 22 — более высокий допустимый уровень;

UGR 25 — еще менее строгий уровень ограничения;

UGR 28 — более высокая допустимая дискомфортная блескость.

При этом нельзя интерпретировать эти значения как проценты. UGR 19 не означает 19% блескости или 19% яркости.

Это отдельный безразмерный логарифмический показатель.

Какой UGR считается хорошим

Значение UGR оценивается не само по себе, а относительно назначения помещения и выполняемой зрительной работы.

Для помещений с длительным пребыванием людей и высокой зрительной нагрузкой требования обычно строже.

Например, ГОСТ Р 55710-2013 устанавливает для различных видов деятельности разные предельные значения. Для складов и кладовых в стандарте указано UGR не более 25, для мест упаковки требования могут определяться в зависимости от выполняемой работы. Для точных измерений и лабораторий предусмотрено UGR не более 19. Для высокоточных монтажных операций также устанавливается UGR не более 19, а для сверхточных работ — не более 16.

Для торговых залов ГОСТ предусматривает UGR не более 22, а для кассовых узлов — не более 19.

Из этого следует важный практический вывод: универсального значения UGR для всех помещений не существует.

Норматив выбирается исходя из назначения помещения и характера зрительной работы.

UGR для офиса

В офисных помещениях показатель дискомфорта особенно важен, поскольку сотрудники проводят под искусственным освещением значительную часть рабочего дня.

При проектировании офисного освещения необходимо учитывать не только расположение рабочих столов, но и положение человека относительно светильников, экранов компьютеров, стен и других поверхностей.

Для рабочих мест с повышенными требованиями к зрительному комфорту обычно выбираются решения с более строгим ограничением дискомфортной блескости.

При этом необходимо учитывать и отражения в экранах мониторов. ГОСТ Р 55710-2013 отдельно устанавливает требования к габаритной яркости осветительных приборов, отражающихся в экранах.

Поэтому для офиса недостаточно просто приобрести светильник с надписью «UGR < 19». Нужно проверить всю систему в проекте.

UGR 19 для офисов: почему этот показатель так часто встречается

В светотехнической документации и каталогах LED-светильников часто встречается обозначение UGR < 19.

Причина заключается в том, что значение 19 используется как достаточно строгий ориентир для многих помещений с продолжительной зрительной работой.

Однако наличие в каталоге значения UGR < 19 не означает, что любой монтаж этого светильника автоматически даст UGR ниже 19.

Показатель зависит от конкретной геометрии помещения и расположения наблюдателя.

Поэтому корректная формулировка для технической документации должна отделять характеристики самого прибора от результатов расчета осветительной установки.

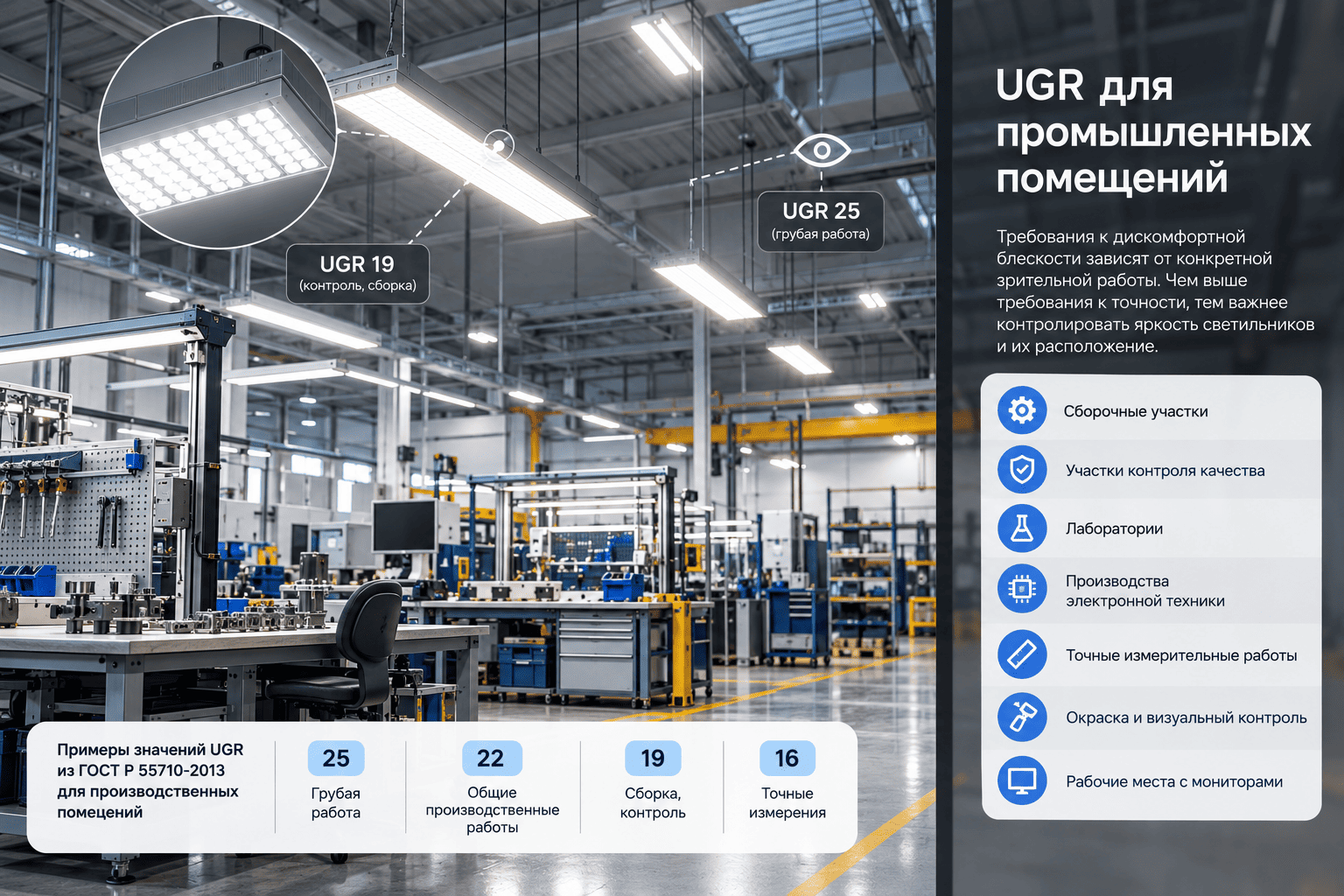

UGR для промышленных помещений

На промышленных объектах UGR также имеет значение, хотя требования к нему зависят от конкретной зрительной работы.

В цехах, где выполняется грубая работа, требования к дискомфортной блескости могут быть менее строгими, чем на участках контроля, сборки или точных измерений.

Например, в таблицах ГОСТ Р 55710-2013 для ряда производственных операций встречаются значения UGR 25, 22, 19 и 16 — в зависимости от сложности зрительной работы.

Чем выше требования к точности зрительной работы, тем важнее правильно контролировать яркость светильников и их расположение.

Это особенно актуально для:

• сборочных участков;

• участков контроля качества;

• лабораторий;

• производств электронной техники;

• точных измерительных работ;

• окраски и визуального контроля;

• рабочих мест с постоянным использованием мониторов.

UGR для складов

Для складских помещений требования к UGR зависят от характера работы.

Если помещение используется преимущественно для хранения и человек находится там непродолжительное время, требования могут отличаться от зоны упаковки, комплектации или контроля.

ГОСТ Р 55710-2013 устанавливает для складов и кладовых значение UGR не более 25. При этом при длительном пребывании работников в помещении норматив освещенности повышается.

На современных логистических объектах также важно учитывать высоту стеллажей и расположение светильников. При выборе оборудования необходимо обеспечить не только достаточную освещенность проходов и рабочих поверхностей, но и комфортное восприятие света.

UGR и светодиодные светильники

Переход на LED-технологии сам по себе не гарантирует низкий UGR.

Светодиодный светильник может обладать высокой световой отдачей и одновременно создавать чрезмерно яркие участки в поле зрения.

Особенно это характерно для приборов с высокой концентрацией светодиодов и недостаточно продуманной оптической системой.

Для снижения дискомфортной блескости применяются различные конструктивные решения:

• матовые рассеиватели уменьшают яркость отдельных светящихся элементов;

• линзовая оптика позволяет контролировать направление светового потока;

• экранирующие элементы ограничивают прямую видимость ярких источников;

• увеличение площади светящейся поверхности может снижать яркость отдельных участков;

• правильная КСС помогает направить свет туда, где он необходим.

Таким образом, UGR связан не только с мощностью светильника, но и с его оптической конструкцией.

Как КСС влияет на UGR

Кривая силы света показывает, как свет распределяется в пространстве.

При выборе светильника важно подобрать КСС с учетом высоты помещения, расположения рабочих зон, стеллажей, оборудования и направления взгляда людей.

Светильник с узкой оптикой может концентрировать световой поток в определенной зоне. Светильник с более широким светораспределением распределяет свет иначе.

Но нельзя утверждать, что конкретный тип КСС автоматически обеспечивает низкий UGR. Важна вся совокупность фотометрических характеристик и геометрия установки.

Поэтому UGR необходимо проверять в рамках светотехнического расчета.

Как рассчитать UGR в DIALux

В реальных проектах показатель дискомфорта обычно рассчитывают с помощью специализированных программ, например DIALux.

Проектировщик создает модель помещения, задает его размеры и параметры поверхностей, размещает светильники и указывает их фотометрические характеристики.

После этого программа рассчитывает основные показатели осветительной установки, в том числе UGR в расчетных точках.

Для корректного расчета необходимо иметь достоверные данные о светильнике. В частности, используются фотометрические файлы IES или LDT, содержащие информацию о светораспределении прибора.

Поэтому для производителя профессионального светотехнического оборудования наличие актуальных фотометрических файлов — важная часть технической документации.

Какие данные нужны для расчета UGR

Чтобы получить корректный результат, необходимо знать параметры не только светильника, но и помещения.

В расчетную модель входят:

• размеры помещения;

• высота потолка;

• рабочая плоскость;

• коэффициенты отражения потолка, стен и пола;

• расположение светильников;

• высота установки;

• ориентация светильников;

• фотометрические характеристики;

• положение наблюдателя;

• направление взгляда;

• характеристики светящейся части светильника.

ГОСТ 33392-2015 устанавливает метод определения UGR именно на основе фотометрических данных светильников и их расположения в помещении.

Это еще раз показывает, почему невозможно достоверно определить UGR только по мощности или световому потоку светильника.

Можно ли определить UGR по паспорту светильника

Иногда в каталоге можно встретить запись:

UGR < 19

или

UGR < 22.

Такую характеристику полезно учитывать при предварительном выборе оборудования, но необходимо понимать условия ее получения.

UGR является параметром системы освещения. ГОСТ 33392-2015 предусматривает расчет показателя с учетом фотометрических данных и расположения светильников в помещении.

Поэтому значение, приведенное производителем, нельзя безоговорочно переносить на любой объект.

Если речь идет о крупном промышленном или коммерческом проекте, итоговый UGR следует проверять непосредственно в светотехническом расчете.

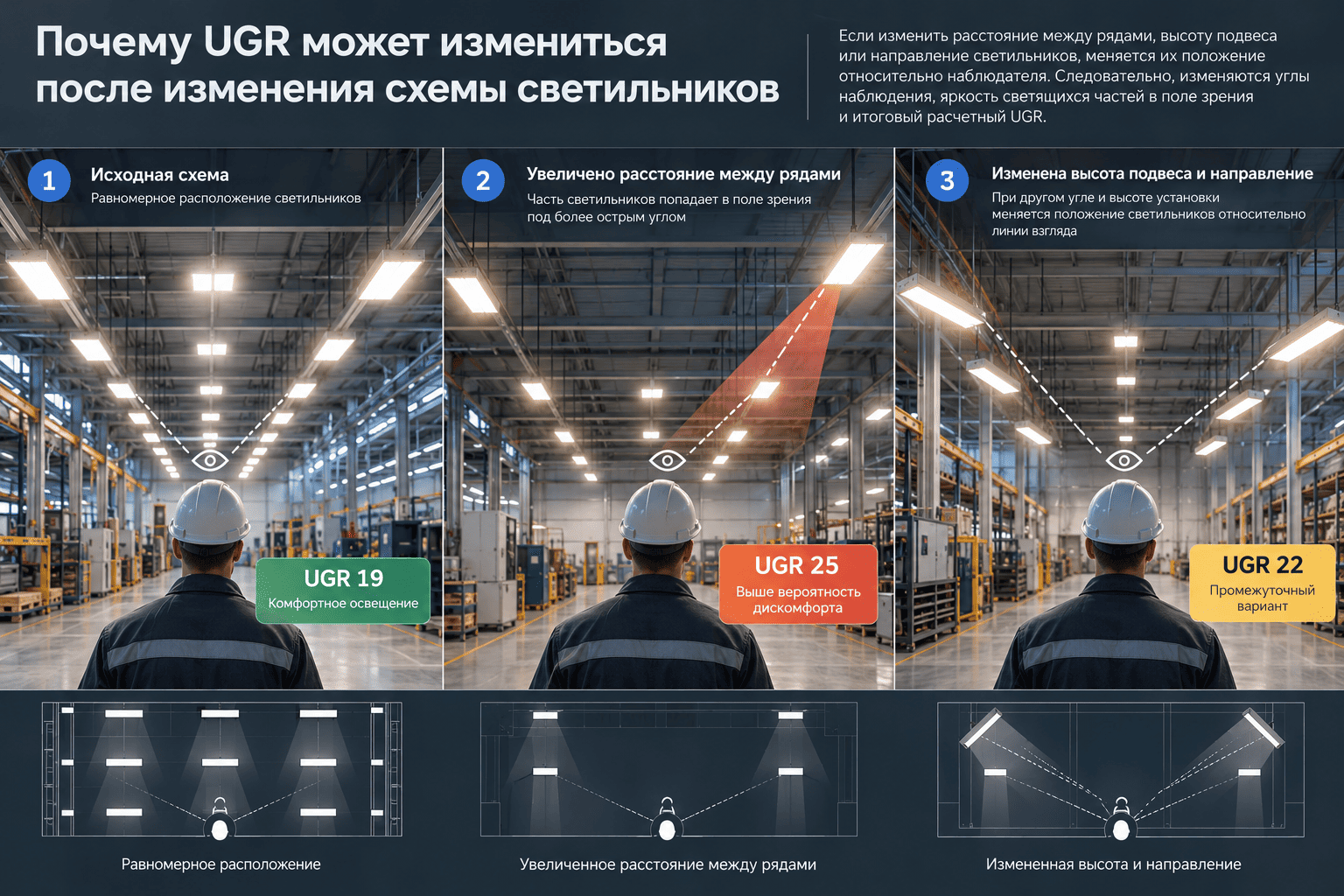

Почему UGR может измениться после изменения схемы светильников

Представим помещение, в котором установлены одинаковые светильники.

Если изменить расстояние между рядами, высоту подвеса или направление светильников, изменится их положение относительно наблюдателя.

Следовательно, изменятся углы наблюдения, яркость светящихся частей в поле зрения и итоговый расчетный UGR.

Такая ситуация особенно актуальна при реконструкции промышленных помещений, когда существующие точки установки оборудования стараются сохранить.

Иногда замена светильников один к одному не позволяет получить ожидаемый результат. Необходимо пересчитать расположение приборов.

UGR и освещенность — это не одно и то же

Одна из распространенных ошибок при проектировании — считать, что если освещенность соответствует норме, то освещение автоматически является комфортным.

Это не так.

Освещенность показывает, сколько светового потока приходится на единицу площади.

UGR характеризует дискомфортную блескость.

Можно получить 500 лк на рабочей поверхности и при этом иметь неудовлетворительный показатель дискомфортной блескости.

Поэтому при проектировании качественного освещения необходимо проверять оба параметра.

UGR и коэффициент пульсации

UGR также нельзя путать с коэффициентом пульсации.

Это два совершенно разных показателя.

UGR характеризует дискомфорт от чрезмерной яркости источников света.

Коэффициент пульсации характеризует изменения освещенности во времени.

Оба параметра влияют на качество искусственного освещения, но причины их возникновения различаются.

Высокий UGR связан прежде всего с яркостью, геометрией и расположением светящихся поверхностей, тогда как пульсация во многом определяется характеристиками источника питания и светодиодного драйвера.

Как снизить UGR при проектировании освещения

Снижение дискомфортной блескости начинается еще на этапе проектирования.

Первое — необходимо правильно выбрать тип светильника и его оптическую систему.

Второе — определить оптимальную схему размещения приборов.

Третье — учитывать отражающие свойства поверхностей.

Четвертое — проверить положение рабочих мест и направление взгляда людей.

Пятое — выполнить расчет UGR в программном обеспечении и при необходимости изменить расположение светильников.

В некоторых случаях достаточно изменить высоту монтажа или расстояние между рядами, чтобы улучшить результат без полной замены оборудования.

Как выбрать светильник с низким UGR

При выборе LED-светильника стоит обратить внимание на конструкцию светящейся части и оптическую систему.

Хорошим признаком является наличие подробной технической документации с фотометрическими характеристиками, КСС и файлами IES или LDT.

Также необходимо учитывать назначение помещения.

Для офиса, лаборатории, производственного участка контроля и склада требования к UGR могут различаться.

Поэтому правильный алгоритм выглядит следующим образом:

назначение помещения → нормативный UGR → выбор светильника → выбор КСС → размещение светильников → расчет в DIALux → проверка результата.

Такой подход намного надежнее, чем выбор оборудования только по каталожной характеристике «UGR < 19».

Почему низкий UGR не всегда означает идеальное освещение

Даже очень низкий показатель UGR не компенсирует недостаточную освещенность или плохую равномерность.

Представим помещение, где светильники обеспечивают комфортную яркость и низкую дискомфортную блескость, но рабочая поверхность освещается неравномерно.

Работать в таком помещении все равно будет неудобно.

Поэтому UGR необходимо рассматривать в комплексе с:

• освещенностью;

• равномерностью;

• коэффициентом пульсации;

• индексом цветопередачи;

• цветовой температурой;

• КСС;

• высотой установки светильников.

Именно комплексный подход позволяет получить полноценную систему качественного освещения.

UGR при проектировании промышленного освещения

Для промышленного объекта показатель UGR должен рассматриваться с учетом характера работы.

На одном предприятии могут одновременно существовать зоны с разными требованиями. В проходах и вспомогательных помещениях может быть достаточно менее строгих требований, тогда как на участке контроля качества или точной сборки потребуется значительно более комфортное освещение.

Например, в ГОСТ Р 55710-2013 для ряда операций средней точности встречается предельный UGR 22, для высокоточных операций — 19, а для сверхточных работ — 16.

Поэтому при проектировании промышленного освещения нельзя использовать одно значение UGR для всего здания без учета назначения отдельных зон.

UGR и выбор светильников Grad Master

Для промышленного и коммерческого освещения важно выбирать светильники не только по мощности и световому потоку, но и по характеристикам светораспределения и зрительного комфорта.

Grad Master производит светодиодные светильники для промышленных, складских, коммерческих и других объектов. При проектировании системы освещения характеристики конкретного прибора необходимо рассматривать вместе с высотой установки, КСС, геометрией помещения и назначением рабочих зон.

Для крупных объектов оптимальным решением является выполнение предварительного светотехнического расчета. В проекте можно определить требуемое количество светильников, их расположение, освещенность и равномерность, а также проверить соответствие требованиям по UGR.

Показатель UGR — важная характеристика качества внутреннего освещения, которая позволяет контролировать дискомфортную блескость от светильников. Чем ниже значение UGR, тем меньше выражена потенциальная дискомфортная блескость при сопоставимых условиях. Однако UGR нельзя рассматривать как фиксированную характеристику конкретного светильника: итоговый показатель зависит от его фотометрии, расположения, размеров помещения, коэффициентов отражения поверхностей и положения наблюдателя. Именно поэтому профессиональный подбор освещения выполняется комплексно — с учетом освещенности, равномерности, UGR, цветопередачи, пульсации и других параметров. Для российских проектов значения UGR выбираются с учетом назначения помещения и требований действующей нормативной документации, а итоговый результат целесообразно проверять в светотехническом расчете.
