Введение: зачем вам разбираться в кривой силы света
В эпоху светодиодной революции вопрос «что такое КСС» возникает почти на каждом предпроектном совещании. Кривая силы света (КСС) помогает понять, как светильник распределяет поток в пространстве, а значит, влияет на комфорт, энергоэффективность и безопасность. Неверный тип КСС светодиодных светильников приводит к бликам, «зебре» на проезжей части и перерасходу электроэнергии.
Определение: что такое КСС и почему без неё не обойтись
Что такое КСС? Это графическая зависимость силы света И(γ) от угла γ, построенная по измерениям в фотогониометре. В России действует ГОСТ 17677-82 «Светильники. Методы измерения», где описаны правила съёма кривой силы света источника. Практически каждый производитель отдаёт файл IES или LDT, содержащий массив точек КСС; СМИ (сметчики, проектировщики, монтажники) импортируют его в Dialux или Relux и получают светорасчёт.
Кривые бывают одно-, двух- и четырёхплоскостные. Для большинства LED-модулей характерна двухплоскостная симметрия: данные достаточно снять в плоскостях 0–180° и 90–270°.
Кривая силы света по ГОСТ 17677-82
ГОСТ предписывает измерять светильник в 180 положениях с шагом 1° или 5°. Чем меньше шаг, тем точнее тип кривой силы света.
КСС и фотометрический отчёт IES
Международный формат IES-LM-63 содержит не только КСС (таблица Candela vs. Angle), но и коэффициент кривой силы света — процент светового потока в верхнюю и нижнюю полусферы. Это помогает проектировщику выбрать светильник с минимальными потерями «в потолок».

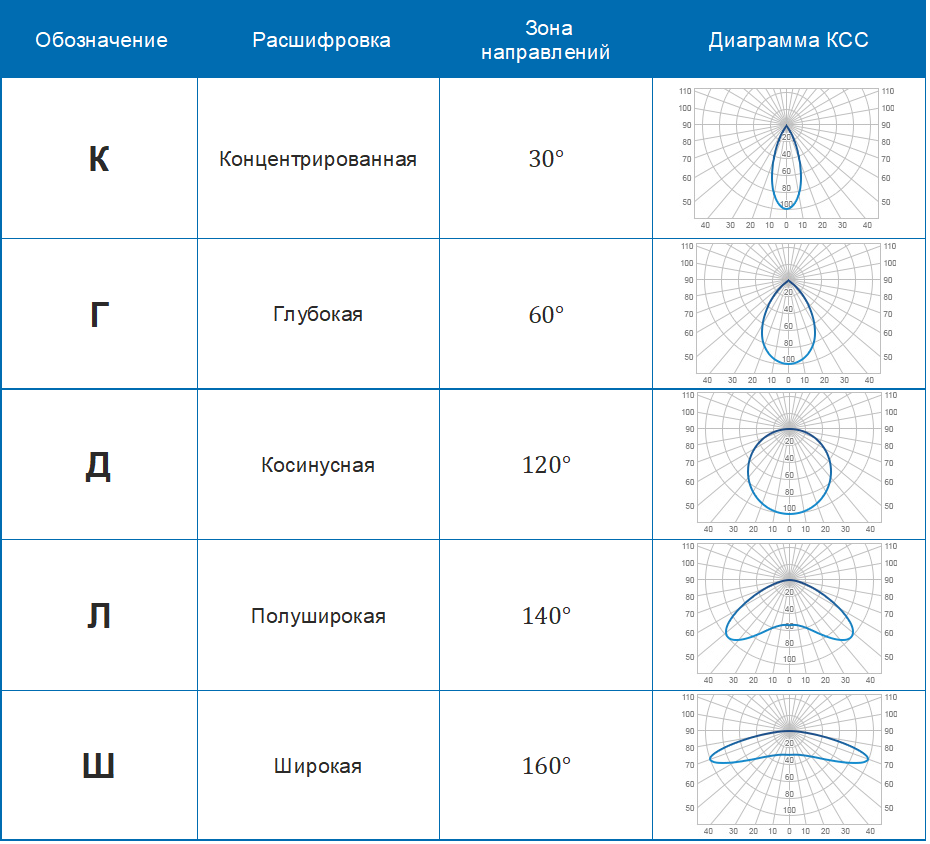

Тип КСС светодиодных светильников: полная классификация
|
Тип |
Угол 50 % Iₘₐₓ |
Область применения |
|
Д (широкая) |
≥ 120° |
Офис, ТРЦ, аудитории |
|
Г (глубокая) |
60–90° |
Склад, стеллажи, ангары |
|
К (концентр.) |
≤ 45° |
Акцент, торговые витрины |
|
Ш (асим.) |
— |
Улица, парковки, фасады |
КСС — лат. «Curva Solis Sui», но в России прижилась русская аббревиатура «кривая силы света».
Коэффициент кривой силы света: что это и как использовать
Коэффициент Kᵤ/ₗ показывает, какая доля светового потока направлена вверх (Kᵤ) и вниз (Kₗ). По СанПиН 23.02.2024/399-05 для офисов значение Kᵤ ≤ 5 %. При выборе типа кривой силы света светильников следите, чтобы:
-
Kᵤ минимален — меньше бликов на мониторах;
-
Kₗ максимально равномерно распределён на 60–90° — ниже контраст теней.
Как читать полярный график: пошаговое руководство
-
Определите оси: вертикальная линия — 0°/180°, горизонтальная — 90°/270°.
-
Найдите пик: точка максимальной силы света — Iₘₐₓ.
-
Отсчитайте 50 % Iₘₐₓ и зафиксируйте углы слева и справа: это поле-полуширины.
-
Сравните две плоскости: при заметном расхождении кривую считают анизотропной.
0°–180°: продольная плоскость
Используется для оценки светораспределения вдоль коридоров.
90°–270°: поперечная плоскость
Ключевая для рабочих поверхностей: именно она определяет UGR (индекс дискомфорта).
Тип кривой силы света и задачи освещения

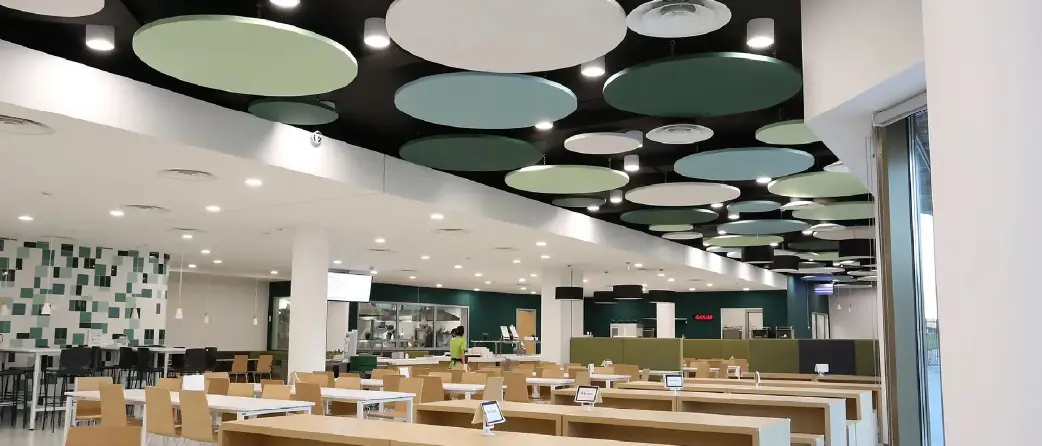

Офис и школы
Широкая Д-КСС снижает количество светильников на 15 %, но не увеличивает блики, если использовать матовую оптику.
Склады и высокие потолки
Г-КСС с отражателем 60° концентрирует поток вниз, уменьшая потери на высоте 12-15 м.
Уличное и парковое освещение
Асимметричная Ш-КСС (Cut-off 70°) предотвращает засветку фасадов жилых домов и экономит до 18 % энергии.
Алгоритм выбора КСС в 2025 году
-
Определите высоту установки и требуемую освещённость по СП 52.13330-2022.
-
Выберите предварительный тип кривой силы света светодиодных светильников (Д, Г, К или Ш).
-
Загрузите IES-файл производителя и рассчитайте проект в Dialux.
-
Проверьте коэффициент Ку/л и UGR.
-
При необходимости поменяйте оптику (например, линзу 90° на 60°).
-
Зафиксируйте итог в отчёте и согласуйте с энергоаудитором.
Практический пример: сравнение трёх типов КСС
|
Параметр |
Д-КСС |
Г-КСС |
Ш-КСС |
|
Угол 50 % Iₘₐₓ |
125° |
75° |
140×110° |
|
Высота монтажа |
3 м |
12 м |
8 м |
|
Кол-во светильников на 100 м² |
12 |
6 |
8 |
|
Средняя E, лк |
500 |
200 |
25 |
|
UGR |
18 |
22 |
19 |
|
Энергопотребление, кВт·ч/год |
1 230 |
960 |
710 |
Вывод: при средних потолках (3–4 м) широкая Д-КСС выгоднее, а для парковок экономичнее Ш-КСС.
Частые ошибки и способы избежать их
-
Игнорирование ГОСТ-углов — данные сканируются только в одной плоскости, из-за чего тип кривой силы света светильников определяется неверно.
-
Выбор «универсальной» Д-КСС для склада — из-за рассеяния часть светового потока не попадает в зону хранения.
-
Неправильное масштабирование полярного графика — пик кажется ниже, чем есть, и проектировщик занижает количество приборов.
FAQ: популярные вопросы о КСС
-
Что такое КСС одним предложением?
График, показывающий, куда и сколько света излучает светильник. -
Как определить тип КСС LED-светильника?
Скачайте IES-файл на сайте производителя и посмотрите угол 50 % Iₘₐₓ. -
Зачем нужен коэффициент кривой силы света?
Он показывает, сколько света теряется вверх и помогает снизить блики. -
Существует ли ГОСТ на типы КСС?
ГОСТ 17677-82 описывает методику, а классификацию «Д, Г, К, Ш» закрепил отраслевой стандарт ОСТ 26-01-155-80. -
Можно ли изменить КСС после покупки светильника?
Частично — заменой оптики или накладкой шторки; у линзованного LED-модуля это 10-15 %. -
Как КСС влияет на смету ФСНБ 2022?
Более узкая КСС уменьшает число приборов, но повышает цену каждого; баланс даёт минимальную стоимость владения.
Заключение
Понимание «что такое КСС» и грамотный выбор типа кривой силы света позволяют создать равномерное, безопасное и энергоэффективное освещение. Используйте ГОСТ-методику, анализируйте коэффициент кривой силы света и проверяйте результаты в профессиональном ПО — тогда ваш проект пройдет экспертизу с первого раза и сэкономит бюджет.
